生成海报| 性质 | 耐高温 |
|---|---|
| 作用 | 固定密封 |
| 截面形状 | O型 |
| 品牌 | O型圈 |

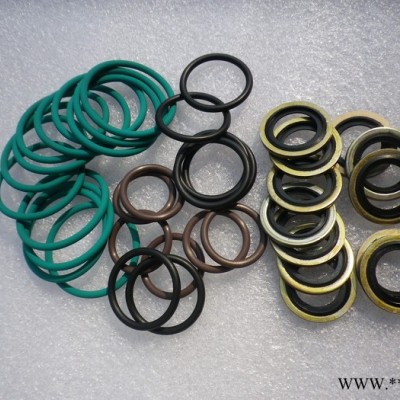

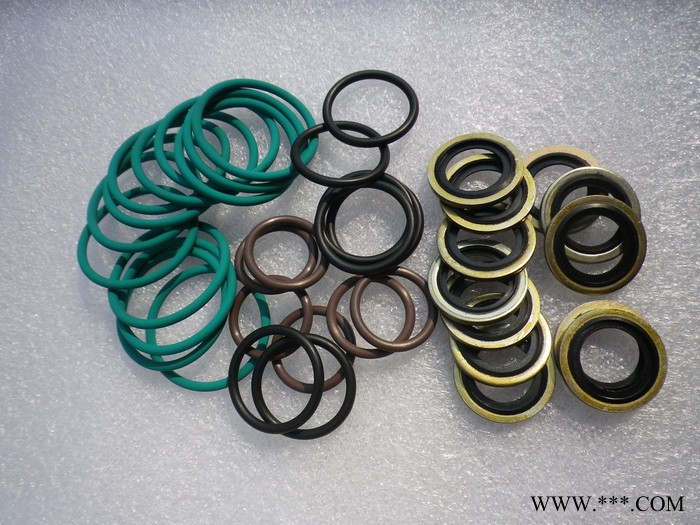

O形密封圈是液压、气动元件系统装置中使用**普及的一种密封件，它是截面呈圆形的环状密封圈，简称为O形圈。
O形圈是一种既有效又经济的密封元件，几乎没有任何工业不使用O形圈，被广泛应用在各种动、静密封场合。
优点
—整体式沟槽设计紧凑
—安装简单减少差错
—适合于解决多种问题
—有多种化合物可供选择，并与大多数流体具有兼容性
—易于保养和维修
|
| 静态密封 | 动态密封 |
| 工作压力 | 无挡圈时**可达10MPa； 有挡圈时**可达40MPa； 用特殊挡圈时**可达200MPa | 无挡圈时**可达5MPa 有挡圈时，压力可更高
|
| 运动速度 | **大往复速度可达0,5m/s**大旋转速度可达2,0m/s。 | |
| 温 度 | 一般场合：-40℃~+120℃；特殊橡胶：-60℃~250℃； 旋转场合：-30℃~+80℃ | |
| 介 质 | 见《O形密封圈材料特性表》。 | |
O形圈标准一览表
| 标 准 | O形圈截面直径W |
| 美国标准 AS 568 英国标准 BS 1516 | 1,78 2,62 3,53 5,33 7,00 |
| 日本标准JIS B2401 | 1,9 2,4 3,1 3,5 5,7 8,4 |
| 国际标准 ISO 3601/1 德国标准 DIN 3771/1 中国标准 GB 3452,1 | 1,8 2,65 3,55 5,30 7,00 |
| 优先的米制尺寸 | 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 7,0 8,0 10,0 12,0 |
订货示例：
内径d1=25,0mm
截面直径W=5,0mm
订货型号： OR-25 × 5 - N70
O形圈内径
O形圈截径
材料代号
